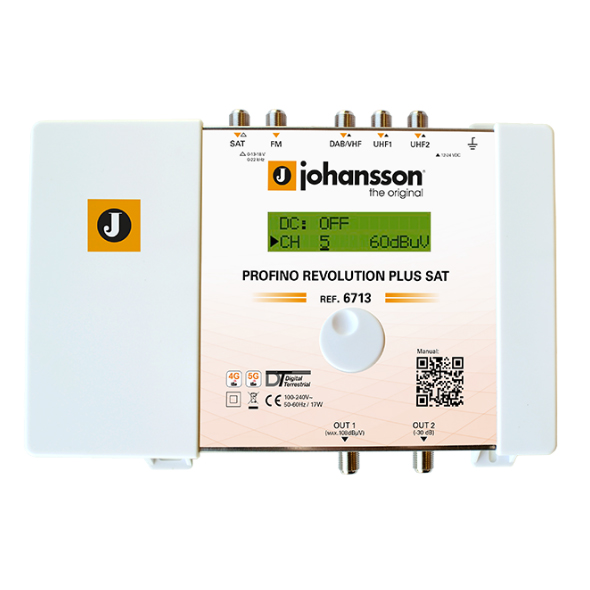

Anténní zesilovač programovatelný Johansson 6713 Profino Revolution Plus SAT

Zesilovač Johansson PROFINO REVOLUTION SAT 6713 je programovatelný terestriální zesilovač s nastavitelnými filtry. Zesilovač disponuje pěti vstupy : 1 SAT + 1 FM + 1 DAB + 2 x UHF. Zesilovač sám detekuje nejvyšší TV kanál připojený do vstupu a podle toho zařazuje vstupní filtr typu horní zádrž pro omezení rušení v pásmu 5G, 4G (LTE) nebo je filtr vypnut při příjmu TV kanálů nad 790 MHz. Zesilovač automaticky načte a zobrazí úroveň signálu zvoleného TV kanálu, to znamená, že při nastavování nepotřebujete měřicí přístroj. V jednotlivých TV kanálech (nebo klastrech) je automaticky v reálném čase (do 20 vteřin) regulována úroveň signálu pomocí AGC, tak aby na výstupu zesilovače byly úrovně konstantní. Zesilovač neumožňuje kmitočtovou konverzi televizních kanálů. Zesilovač umožňuje zpracovat více než 20 TV kanálů (multiplexů). Na výstupu zesilovače je možné zařadit náklon na UHF pásmu 9 dB (oproti referenčnímu kmitočtu 174 MHz) a v pásmu SAT 0 až 12 dB pro kompenzaci útlumu rozsáhlého televizního rozvodu na vysokých kmitočtech. Do tří vstupů zesilovače (DAB + UHF) je možné připojit předzesilovače, pak je nutno v Menu zapnout napájení předzesilovače +12V nebo +24V. V menu je možné zapnout (vypnout) napájení LNB 13V / 18V a 22 kHz. Nastavení celého modulu zesilovače je možné uzamknou heslem proti neoprávněným změnám.Parametry produktu :- jednoduchá, intuitivní konfigurace- 5 vstupy : 1x FM + 1x VHF/DAB + 2x UHF + 1x SAT- 1 výstup hlavní, 1 výstup testovací -30 dB- dokáže zpracovat a přenést více než 20 TV kanálů (multiplexů)- možnost dálkového napájení externích předzesilovačů- 10 programovatelných filtrů, každý o nastavitelné šířce pro 1 nebo 2 multiplexy- regulace AGC v reálném čase (do 20 sec) v jednotlivých TV kanálech nebo klastrech- nejostřejší filtry na trhu (50 dB na sousedních kanálech)- zobrazuje úroveň jednotlivých TV kanálů - není třeba měřící přístroj- automaticky zařaditelné filtry 5G, LTE na vstupech - možnost zařazení náklonu 9 dB (pásmo UHF) a až 12 dB (pásmo SAT) na výstupu- možná výměna zdroje bez demontáže modulu- uzamčení nastavení modulu heslemTechnické parametry :- vstupy: 1x FM +1x DAB +2x UHF +1x SAT- výstupy: 1 hlavní (FM+VHF+UHF+SAT) + 1 testovací -30 dB- frekvenční rozsah: FM 88 až 108 MHz, VHF 174 až 240 MHz, UHF 470 až 862 MHz, SAT 950 až 2400 MHz- ochrana proti rušení mob.internetem: vypnuto, LTE, 5G- rozmezí vstupních úrovní SAT: 40 až 95 dBμV- rozmezí vstupních úrovní FM: 37 až 77 dBμV- rozmezí vstupních úrovní VHF: 45 až 109 dBμV (pro modulaci 64QAM s kódovou rychlostí 3/4)- rozmezí vstupních úrovní UHF: 45 až 109 dBμV (pro modulaci 64QAM s kódovou rychlostí 3/4)- max. výstupní úroveň signálu SAT (-35dBc/IM3, 2nosné): 119 dBμV- max. výstupní úroveň signálu FM (60dB/IM3): 113 dBμV- max. výstupní úroveň signálu VHF/UHF (60dB/IM3): 115 dBμV- max. výstupní úroveň signálu VHF/UHF pro 6 multiplexů: 108 dBμV- max. výstupní úroveň signálu VHF/UHF pro 15 multiplexů: 105 dBμV- defaultně nastavená výstupní úroveň: 95 dBμV- max. zesílení SAT: 40 dB- max. zesílení FM : 35 dB- max. zesílení VHF: 60 dB- max. zesílení UHF: 60 dB- regulace zesílení SAT: 20 dB- regulace zesílení FM: 20 dB- regulace zesílení VHF/UHF: automatická kanálová AGC- regulace společná na výstupu: 20 dB- nastavení náklonu: vypnuto, zapnuto 0 až 9 dB(pásmo UHF) a 0 až 12 dB (pásmo SAT) na výstupu oproti 174 MHz- selektivita: 35 dB / 1 MHz- výstupní kvalita MER v pásmu VHF/UHF: 35 dB / 35 dB- ochrana proti statickému výboji (ESD): ano, všechny vstupy- nastavení napětí pro předzesilovače: vypnuto, +12V, +24V (celkem 100 mA pro všechny 3 vstupy DAB + UHF)- napájení LNB: max 300 mA- pracovní teplota: -5°C až +50°C- napájecí napětí: 100 až 240 V~AC- příkon: 17 W - rozměry: 165 mm x 217 mm x 59 mm- hmotnost: 0,80 kgVýrobce : Johanssonhttps://unitrongroup.com/
