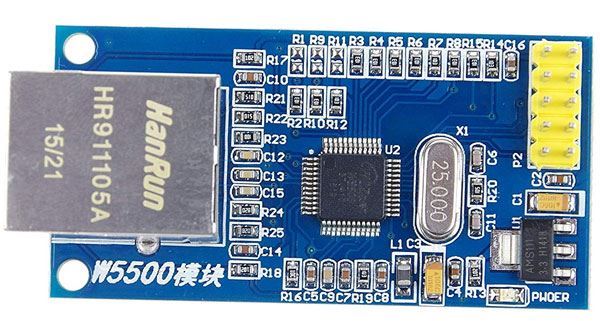

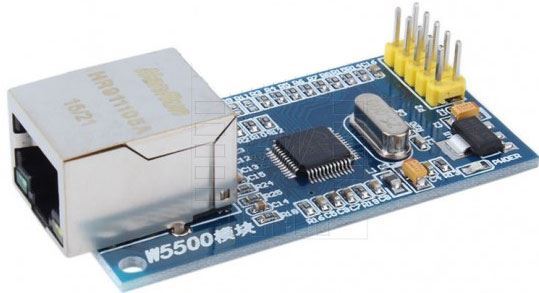

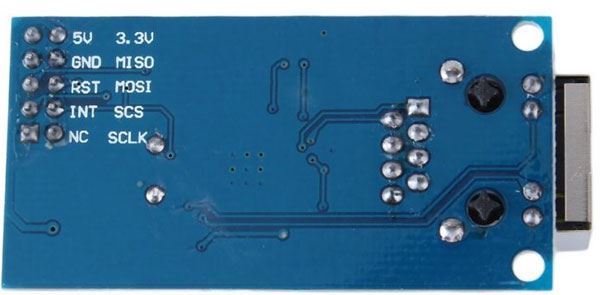

Arduino Ethernet modul W5500

W5500 je ethernetový modul, který je založen na novém typu čipu W5500. Čip W5500 je pevný ethernetový řadič s integrovaným TCP / IP, který umožňuje snadné připojení k internetu pro vestavěné systémy pomocí rozhraní Serial Peripheral Interface (SPI). W5500 nejlépe vyhovuje uživatelům, kteří potřebují stabilní připojení k internetu, pomocí jediného čipu pro implementaci protokolu TCP / IP Stack, 10/100 Ethernet MAC a PHY. Jednotka TCP / IP s pevným připojením podporuje protokoly TCP, UDP, IPv4, ICMP, ARP, IGMP a PPPoE, ... které byly odzkoušeny v mnoha různých aplikacích. W5500 používá jako paměť pro datovou komunikace interní vyrovnávací paměť 32 kB. Pomocí W5500 mohou uživatelé implementovat potřebnou ethernetovou aplikaci pomocí jednoduchého soketového programu, namísto výroby komplexníhoethernetového řadiče. Je možné použít současně 8 nezávislých hardwarových zásuvek. SPI (Serial Peripheral Interface) je k dispozici pro snadnou integraci s externím MCU. Model W5500 SPI podporuje rychlost 80 MHz a nový účinný protokol SPI, takže uživatelé mohou provádět vysokorychlostní síťovou komunikaci. Aby se snížila spotřeba energie systému, W5500 poskytuje WOL (Wake on LAN) a režim vypnutí.

**Funkce:**
Podporuje hardwarové protokoly: TCP / IP: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
Podporuje současně 8 nezávislých zásuvek
Podporuje režim vypnutí
Podporuje Wake on LAN přes UDP
Podporuje vysokorychlostní sériové periferní rozhraní (SPI MODE 0, 3)
Interní paměť 32 kB pro vyrovnávací paměti Tx / Rx
10BaseT / 100BaseTX Ethernet PHY vložen
Podpora automatického vyjednávání (Full and half duplex, 10 a 100)
Nepodporuje fragmentaci protokolu IP
3.3V provoz s tolerancí signálu 5V I / O
LED výstupy (Full / Half duplex, Link, Speed, Active)

**Specifikace:**
Velikost modulu: 55 mm x 28 mm
Napájení: 3,3V / 5V
Frekvence hodin SPI (MAX): 80MHz
Pracovní proud (cca): 128mA
