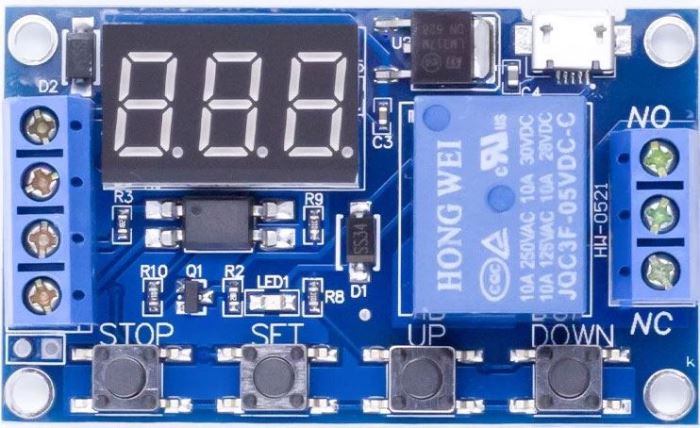

Časovač - programovatelný časový spínač s relé - 4 tlačítka
Časovač - programovatelný časový spínač s relé - 4 tlačítka
Časovač - programovatelný časový spínač s relé - 4 tlačítka
Zobrazit více
0% (0 hodnocení)
110,0 Kč
ks
vložit do košíku
Skladem u dodavatele, k odeslání do 3 pracovních dnů
| katalogové číslo: | M482 |
| EAN: | 8596425085408 |
| záruka: | 24 měsíců |
| cena bez DPH: | 90,91 Kč |
| cena vč. DPH: | 110,0 Kč |
popis
parametry
soubory a odkazy
diskuze
Univerzální časový spínač s releovým výstupem 12V a širokou škálou nastavení.
**Pracovní režimy:**
P1 - po vstupním impulsu je relé sepnuto po nastavenou dobu. Tento režim má ještě další možnosti nastavení:
P1.1 - aktivní pouze první spouštěcí impuls
P1.2 - aktivní každý impuls po uplynutí nastaveného času
P1.3 - první impuls spustí odpočítávání doby sepnutí, dalším impulsem je možno dobu sepnutí zkrátit ještě před uplynutím nastaveného času.
P2 - po vstupním impulsu modul odpočítá nastavenou dobu T1 (parametr ”CP”), poté sepne relé na nastavenou dobu T2 (parametr ”OP”). Tento cyklus proběhne pouze jednou.
P3.1 - cyklické opakování režimu P2, přičemž počet cyklů je možno nastavit na 1-999 nebo nekonečno (parametr ”LOP”, nekonečno = --- na displeji) První impuls vše spouští,další impuls hodiny odpojí
P3.2 - režim P3.1, avšak není nutno spouštět impulsem. Aktivní je hned po připojení napájení.
P4 - relé sepne náběžnou hranou impulsu a odpočítávání je spuštěnou sestupnou hranou impulsu. Tento režim se využívá pro zpožděné vypnutí spotřebičů, např. při osvětlení schodiště
**Nastavované parametry:**
OP - doba sepnutí relé
CP - doba vypnutí relé
LOP - početcyklů (1-999x nebo nekonečno - displej ---)
tyto parametry jsou nezávislé, ale sdílí je každý režim, tzn, že v každém režimu budou stejné.
**Nastavení doby sepnutí a vypnutí:**
XX.X = 0,1 - 99,9sec
XXX. = 1 - 999sec
XXX = 1 - 999min
např. pro nastavení času 3,2 sec bude na displeji 03.2
pro nastavování všech parametrů je určeno tlačítko ”SET”. Krátkým stiskem se aktivuje nastaveníparametrů OP, CL a LOP, dlouhým stiskem režimy P1 - P4. Volba se provádí tlačítky ”UP” a ”DOWN”
**Provozní parametry:**

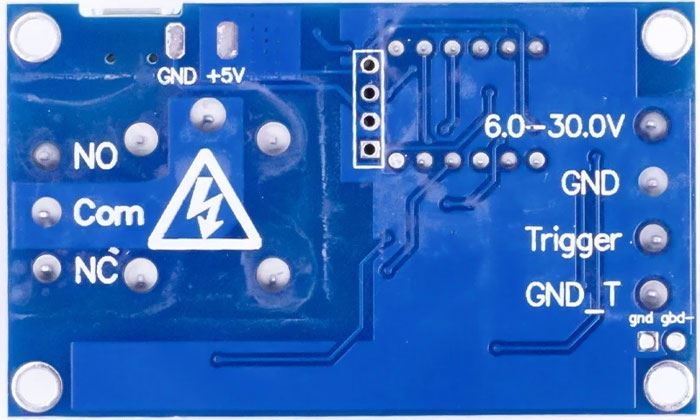

Napájecí napětí 6-12V DC nebo Micro USB 5V (na desce chybně vytištěno 6-30V)
Klidový proud 20mA, v aktivním stavu 50mA
Spouštěcí impuls 3-24V nebo GND(volitelné), modul je vybaven optočlenem
Uchování nastavených parametrů i při vypnutém napájení
Indukace LED pro sepnutý stav
Pracovní teplota -40°C ~ 85°C
Rozměry 62x38x17mm

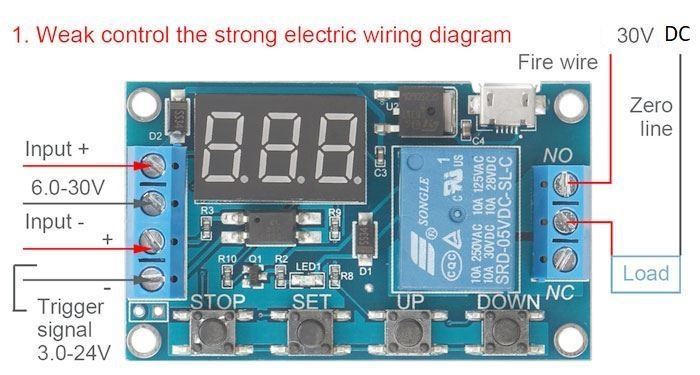

COM je kontakt, který se překlápí mezi NO a NC po přivedení napětí na cívku.
NO je kontakt v klidovém stavu rozpojen proti kontaktu COM
NC je kontakt v klidovém stavu spojen s kontaktem COM
Kontakty relé nejsou připojené k žádnému napětí.
**Pracovní režimy:**
P1 - po vstupním impulsu je relé sepnuto po nastavenou dobu. Tento režim má ještě další možnosti nastavení:
P1.1 - aktivní pouze první spouštěcí impuls
P1.2 - aktivní každý impuls po uplynutí nastaveného času
P1.3 - první impuls spustí odpočítávání doby sepnutí, dalším impulsem je možno dobu sepnutí zkrátit ještě před uplynutím nastaveného času.
P2 - po vstupním impulsu modul odpočítá nastavenou dobu T1 (parametr ”CP”), poté sepne relé na nastavenou dobu T2 (parametr ”OP”). Tento cyklus proběhne pouze jednou.
P3.1 - cyklické opakování režimu P2, přičemž počet cyklů je možno nastavit na 1-999 nebo nekonečno (parametr ”LOP”, nekonečno = --- na displeji) První impuls vše spouští,další impuls hodiny odpojí
P3.2 - režim P3.1, avšak není nutno spouštět impulsem. Aktivní je hned po připojení napájení.
P4 - relé sepne náběžnou hranou impulsu a odpočítávání je spuštěnou sestupnou hranou impulsu. Tento režim se využívá pro zpožděné vypnutí spotřebičů, např. při osvětlení schodiště
**Nastavované parametry:**
OP - doba sepnutí relé
CP - doba vypnutí relé
LOP - početcyklů (1-999x nebo nekonečno - displej ---)
tyto parametry jsou nezávislé, ale sdílí je každý režim, tzn, že v každém režimu budou stejné.
**Nastavení doby sepnutí a vypnutí:**
XX.X = 0,1 - 99,9sec
XXX. = 1 - 999sec
XXX = 1 - 999min
např. pro nastavení času 3,2 sec bude na displeji 03.2
pro nastavování všech parametrů je určeno tlačítko ”SET”. Krátkým stiskem se aktivuje nastaveníparametrů OP, CL a LOP, dlouhým stiskem režimy P1 - P4. Volba se provádí tlačítky ”UP” a ”DOWN”
**Provozní parametry:**
Napájecí napětí 6-12V DC nebo Micro USB 5V (na desce chybně vytištěno 6-30V)
Klidový proud 20mA, v aktivním stavu 50mA
Spouštěcí impuls 3-24V nebo GND(volitelné), modul je vybaven optočlenem
Uchování nastavených parametrů i při vypnutém napájení
Indukace LED pro sepnutý stav
Pracovní teplota -40°C ~ 85°C
Rozměry 62x38x17mm
COM je kontakt, který se překlápí mezi NO a NC po přivedení napětí na cívku.
NO je kontakt v klidovém stavu rozpojen proti kontaktu COM
NC je kontakt v klidovém stavu spojen s kontaktem COM
Kontakty relé nejsou připojené k žádnému napětí.
