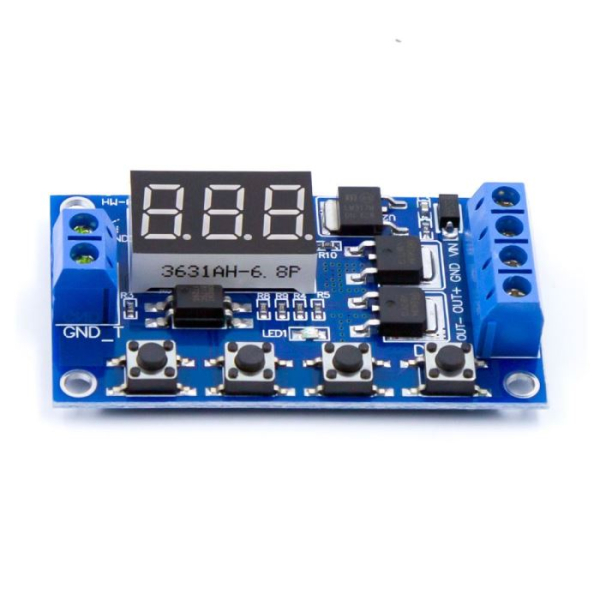

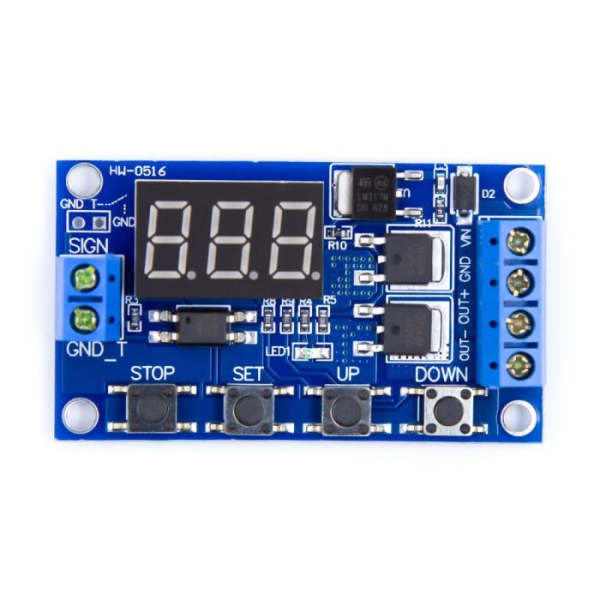

Časovač - programovatelný časový spínač s tranzistory MOSFET

Univerzální časový spínač s výstupem MOSFET 12-24V DC a širokou škálou nastavení.

**Pracovní režimy:**
P1 - po vstupním impulsu je relé sepnuto po nastavenou dobu. Tento režim má ještě další možnosti nastavení:
P1.1 - aktivuje pouze první spouštěcí impuls
P1.2 - aktivujeí každý impuls po uplynutí nastaveného času rozepne
P1.3 - první impuls spustí odpočítávání doby sepnutí, dalším impulsem je možno dobu sepnutí zkrátit ještě před uplynutím nastaveného času.
P2 - po vstupním impulsu modul 1x odpočítá nastavenou dobu T1 (parametr ”CL”), poté sepne relé na nastavenou dobu T2 (parametr ”OP”). Při vícenásobném impulzu spustí 2x.
P3.1 - cyklické opakování režimu P2, přičemž počet cyklů je možno nastavit na 1-999 nebo nekonečno (parametr ”LOP”, nekonečno = --- na displeji) První impuls vše spouští, další impuls hodiny odpojí
P3.2 - režim P3.1, avšak není nutno spouštět impulsem. Aktivní je hned po připojení napájení.
P4 = P1.2

**Nastavované parametry:**
OP - doba sepnutí relé
CL - doba vypnutí relé
LOP - počet cyklů (1-999x nebo nekonečno - displej ---)
tyto parametry jsou nezávislé, ale sdílí je každý režim, tzn, že v každém režimu budou stejné.

**Nastavení doby sepnutí a vypnutí:**
XX.X = 0,1 - 99,9sec
XXX. = 1 - 999sec
XXX = 1 - 999min
např. pro nastavení času 3,2 sec bude na displeji 03.2

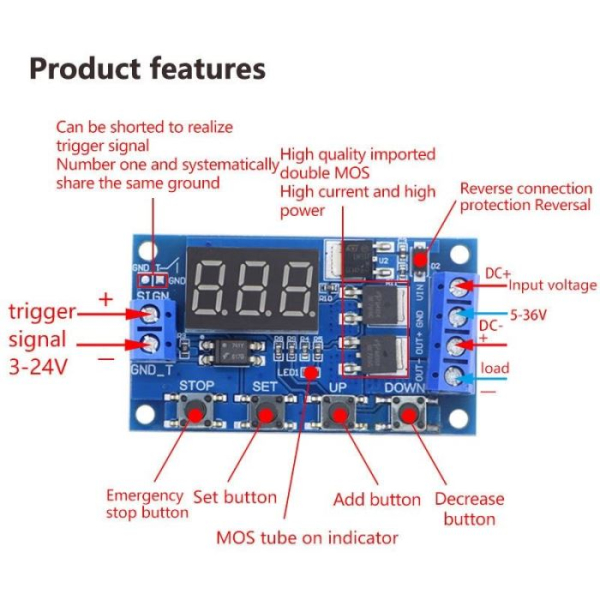

pro nastavování všech parametrů je určeno tlačítko ”SET”. Krátkým stiskem se aktivuje nastavení parametrů OP, CL a LOP, dlouhým stiskem režimy P1 - P4. Volba se provádí tlačítky ”UP” a ”DOWN”

**Provozní parametry:**
Napájecí napětí 5V-36V DC
Klidový proud 20mA, v aktivním stavu 50mA
Spouštěcí impuls 3-24V nebo GND(volitelné), modul je vybaven optočlenem
Uchování nastavených parametrů i při vypnutém napájení
Indukace LED pro sepnutýstav
Pracovní teplota -40°C ~ 85°C
Rozměry 62x38x17mm

m482f.pdf
