Digitální termostat duální W1088, -50 až +110°C, napájení 12V
Digitální termostat duální W1088, -50 až +110°C, napájení 12V
Digitální termostat duální W1088, -50 až +110°C, napájení 12V
Zobrazit více
0% (0 hodnocení)
199,0 Kč
ks
vložit do košíku
Skladem u dodavatele, k odeslání do 3 pracovních dnů
| katalogové číslo: | M452C |
| EAN: | 8596425132560 |
| záruka: | 24 měsíců |
| cena bez DPH: | 164,46 Kč |
| cena vč. DPH: | 199,0 Kč |
popis
parametry
soubory a odkazy1
diskuze
Duální varianta termostatu XH-W3001 (M452) se dvěma nezávislými spínacími i měřícími okruhy doplněný o zvukový alarm překročení mezních hodnot.
**Specifikace:**
Pracovní napětí: DC 12V
Výstupy:2x - v aktivním stavu 12VDC přes spínací kontakt relé 250VAC/5A (14VDC/20A)
Ovládaný teplotní rozsah: -55-110°C
Rozlišení: 0,1°C (nad 100°C 1°C), přesnost 0,5°C v rozsahu -10°-100°C
Četnost měření: 2x / sec
Měřicí čidlo: 2x NTC (10kohm 0.5%), vodotěsné
Rozměry: 75x55x30mm
**Návod k použití:**
Termostat umožňuje nastavení teplot T1 a T2 pro dva nezávislé okruhy, tzn. 2x T1 a T2, kde T1 je teplota, při které termostat sepne a T2 je teplota, při které termostat vypne. Sepnutí termostatu indikují LED diody OUT1 a OUT2.
Pro nastavení teploty T1 dlouze podržte ^1 nebo ^2 v závislosti na nastavení požadovaného okruhu 1 nebo 2. Jakmile displej začne blikat, šipkami lze upravit nastavení spínací teploty (přednastaveno 25°C). Pro nastavení teploty T2 dlouze podržte ˇ1 nebo ˇ2.Jakmile displej začne blikat, šipkami lze upravit nastavení vypínací teploty (přednastaveno 40°C).
Současným stiskem ^1 a 1v lze nastavit offset měřicího kanálu.

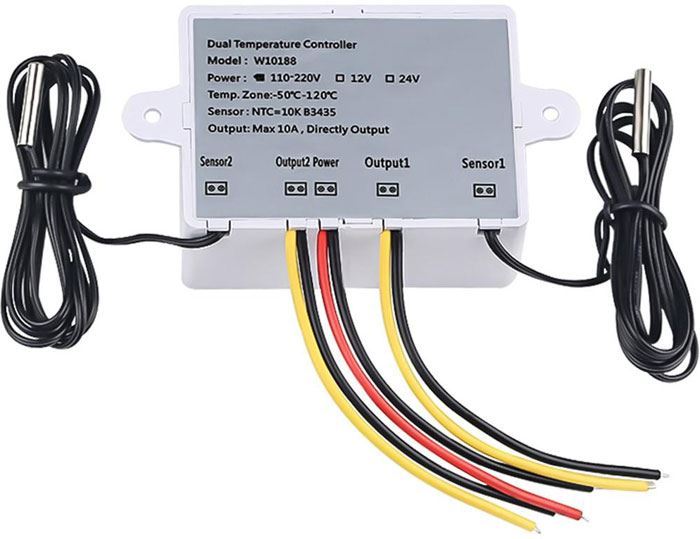

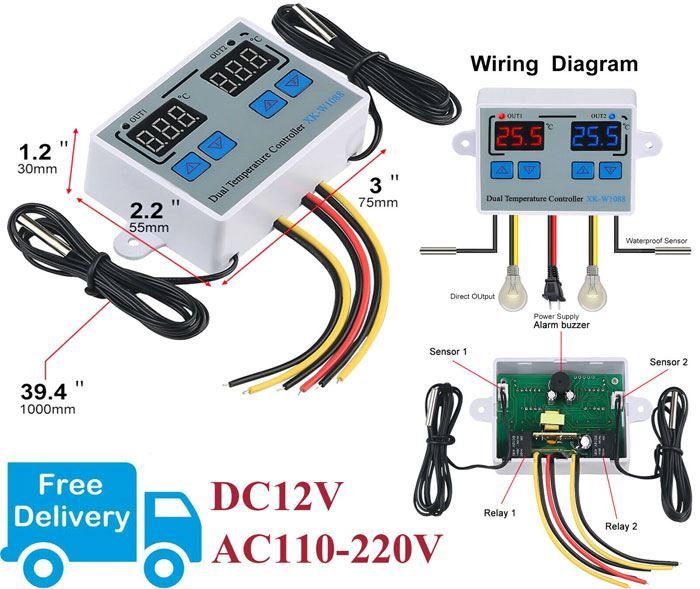

Napájecí napětí připojte na červený(+) a černý(-) vodič, 12V spotřebiče na žluté a černé vodiče.
**Pracovní režimy:**
Oba okruhy lze nastavit rovněž inverzně, kdy je T1 > T2. Tím lze kombinací obou okruhů získat mnoho způsobů regulace, např. v určitém rozmezí teplot zapínat topení a v jiném rozsahu teplot zapínat chlazení.
-Režim topení (T1 < T2): Po zapnutí zařízení je výstup termostatu sepnutý, dokud měřená teplota nedosáhne úrovně T2. Jakmile měřená klesne na úroveň T1, výstup se znovu aktivuje.
-Režim chlazení (T1 > T2): Po zapnutí zařízení je výstup neaktivní, dokud měřená teplota nedosáhne úrovně T1. Poté se výstup aktivuje do doby, než naměřená teplota dosáhne úrovně T2.
Po zmáčknuti a přidržení šipky nahoru se rozbliká displej a tím se aktivuje nastaveni teploty sepnuti spotřebiče.
Po zmačknutí a přidržení šipky dolu se rozbliká displej a tím se aktivuje nastaveni teploty rozepnuti.
Když bude teplota sepnutí vyšší než teplota rozepnutí, tak je termostat nastaven na chlazení v opačném případě termostat bude nastaven na topení.
**Specifikace:**
Pracovní napětí: DC 12V
Výstupy:2x - v aktivním stavu 12VDC přes spínací kontakt relé 250VAC/5A (14VDC/20A)
Ovládaný teplotní rozsah: -55-110°C
Rozlišení: 0,1°C (nad 100°C 1°C), přesnost 0,5°C v rozsahu -10°-100°C
Četnost měření: 2x / sec
Měřicí čidlo: 2x NTC (10kohm 0.5%), vodotěsné
Rozměry: 75x55x30mm
**Návod k použití:**
Termostat umožňuje nastavení teplot T1 a T2 pro dva nezávislé okruhy, tzn. 2x T1 a T2, kde T1 je teplota, při které termostat sepne a T2 je teplota, při které termostat vypne. Sepnutí termostatu indikují LED diody OUT1 a OUT2.
Pro nastavení teploty T1 dlouze podržte ^1 nebo ^2 v závislosti na nastavení požadovaného okruhu 1 nebo 2. Jakmile displej začne blikat, šipkami lze upravit nastavení spínací teploty (přednastaveno 25°C). Pro nastavení teploty T2 dlouze podržte ˇ1 nebo ˇ2.Jakmile displej začne blikat, šipkami lze upravit nastavení vypínací teploty (přednastaveno 40°C).
Současným stiskem ^1 a 1v lze nastavit offset měřicího kanálu.
Napájecí napětí připojte na červený(+) a černý(-) vodič, 12V spotřebiče na žluté a černé vodiče.
**Pracovní režimy:**
Oba okruhy lze nastavit rovněž inverzně, kdy je T1 > T2. Tím lze kombinací obou okruhů získat mnoho způsobů regulace, např. v určitém rozmezí teplot zapínat topení a v jiném rozsahu teplot zapínat chlazení.
-Režim topení (T1 < T2): Po zapnutí zařízení je výstup termostatu sepnutý, dokud měřená teplota nedosáhne úrovně T2. Jakmile měřená klesne na úroveň T1, výstup se znovu aktivuje.
-Režim chlazení (T1 > T2): Po zapnutí zařízení je výstup neaktivní, dokud měřená teplota nedosáhne úrovně T1. Poté se výstup aktivuje do doby, než naměřená teplota dosáhne úrovně T2.
Po zmáčknuti a přidržení šipky nahoru se rozbliká displej a tím se aktivuje nastaveni teploty sepnuti spotřebiče.
Po zmačknutí a přidržení šipky dolu se rozbliká displej a tím se aktivuje nastaveni teploty rozepnuti.
Když bude teplota sepnutí vyšší než teplota rozepnutí, tak je termostat nastaven na chlazení v opačném případě termostat bude nastaven na topení.
