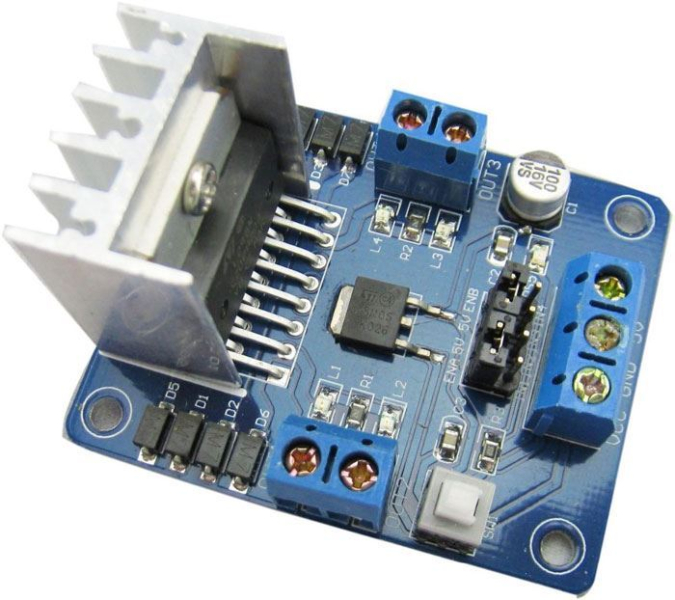

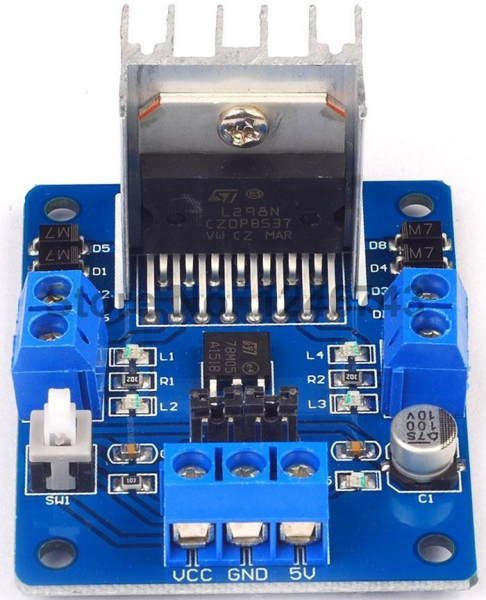

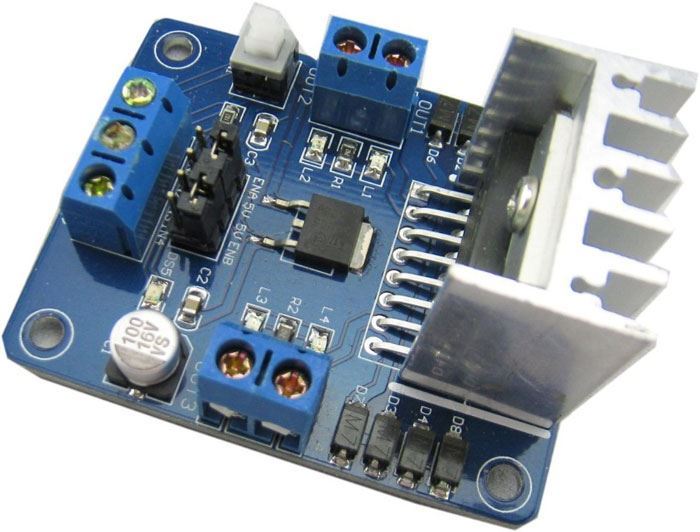

Driver, duální řadič pro krokový motor, modul s L298N
Driver, duální řadič pro krokový motor, modul s L298N
Driver, duální řadič pro krokový motor, modul s L298N
Zobrazit více
0% (0 hodnocení)
99,0 Kč
ks
vložit do košíku
Skladem u dodavatele, k odeslání do 3 pracovních dnů
| katalogové číslo: | M514A |
| EAN: | 8596425122790 |
| záruka: | 24 měsíců |
| cena bez DPH: | 81,82 Kč |
| cena vč. DPH: | 99,0 Kč |
popis
parametry
soubory a odkazy
diskuze
Může řídit jeden 2-fázový krokový motor, jeden 4-fázový krokový motor nebo dva DC motory. Modul má vestavěný 5v stabilizátor, při použití napětí 7-35V je tento zdroj vhodný pro napájení, ale lepší jepoužívat externí 5V napájení, pokud motorové napájení přesáhne 12V.
Zapojení:
IN1, IN2 - řízení motoru 1
IN3, IN4 - řízení motoru 2
ENABLE A - aktivace motor 1 (není-li využito nechat propojku na DPS)
ENABLE B - aktivace pro motor 2 (není-li využito nechat propojku na DPS)
OUT1, OUT2 - zapojení motor 1
OUT3, OUT4 - zapojení motor 2
+12V - silové napájení obou motorů
+5 V - napájení logiky modulu
GND - zem
Specifikace
Typ: Double H bridge driver L298N
Logické napětí: 5V
Napětí pro motor(y): 5V-35V
Proud logiky: do 36mA
Proud na kanál: 2A(MAX)
Max. výkon: 25W
Rozměry: 43x43x27 mm
Zapojení:
IN1, IN2 - řízení motoru 1
IN3, IN4 - řízení motoru 2
ENABLE A - aktivace motor 1 (není-li využito nechat propojku na DPS)
ENABLE B - aktivace pro motor 2 (není-li využito nechat propojku na DPS)
OUT1, OUT2 - zapojení motor 1
OUT3, OUT4 - zapojení motor 2
+12V - silové napájení obou motorů
+5 V - napájení logiky modulu
GND - zem
Specifikace
Typ: Double H bridge driver L298N
Logické napětí: 5V
Napětí pro motor(y): 5V-35V
Proud logiky: do 36mA
Proud na kanál: 2A(MAX)
Max. výkon: 25W
Rozměry: 43x43x27 mm
