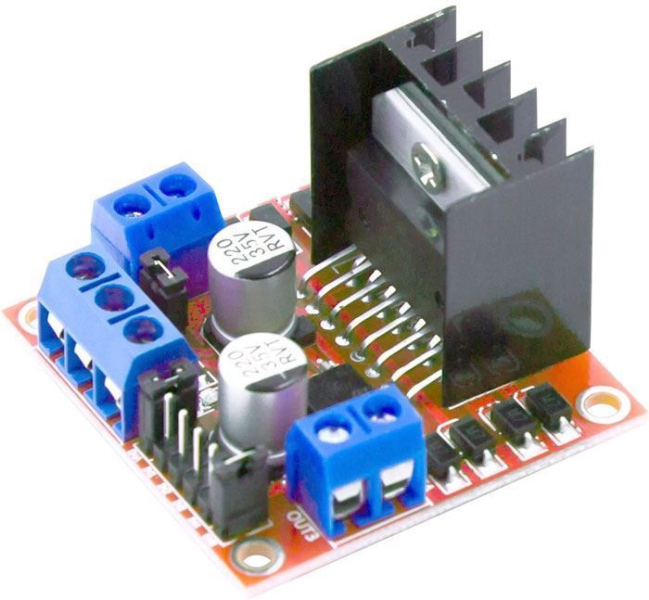

H-můstek pro krokové 4-fázové motorky s napájením 5V.
**Specifikace:**
Typ: Double H bridge driver L298N
Logické napětí: 5V
Napětí pro motor(y): 5V-35V
Proud logiky: do 36mA
Proud na kanál:2A(MAX)
Max. výkon: 25W
Rozměry: 43x43x27 mm

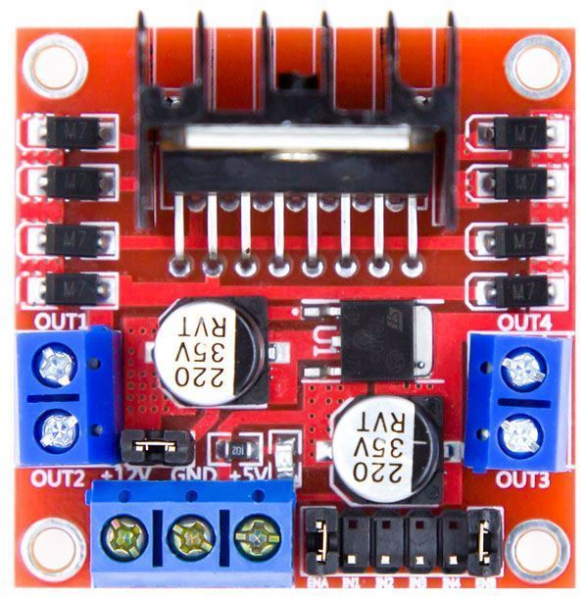

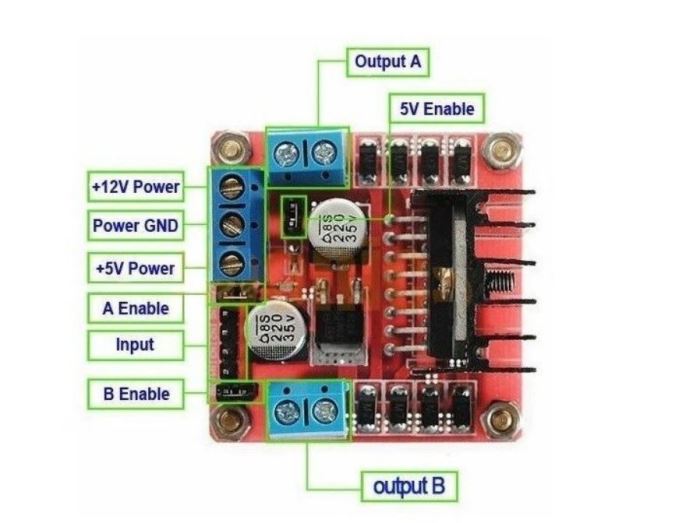

**Zapojení:**
IN1, IN2 - řízení motoru 1
IN3, IN4 - řízení motoru 2
ENABLE A - aktivace motor 1 (není-li využito nechat propojku na DPS)
ENABLE B- aktivace pro motor 2 (není-li využito nechat propojku na DPS)
OUT1, OUT2 - zapojení motor 1
OUT3, OUT4 - zapojení motor 2
+12V - silové napájení obou motorů
+5 V - napájení logiky modulu
GND -zem
**Specifikace:**
Typ: Double H bridge driver L298N
Logické napětí: 5V
Napětí pro motor(y): 5V-35V
Proud logiky: do 36mA
Proud na kanál:2A(MAX)
Max. výkon: 25W
Rozměry: 43x43x27 mm
**Zapojení:**
IN1, IN2 - řízení motoru 1
IN3, IN4 - řízení motoru 2
ENABLE A - aktivace motor 1 (není-li využito nechat propojku na DPS)
ENABLE B- aktivace pro motor 2 (není-li využito nechat propojku na DPS)
OUT1, OUT2 - zapojení motor 1
OUT3, OUT4 - zapojení motor 2
+12V - silové napájení obou motorů
+5 V - napájení logiky modulu
GND -zem
