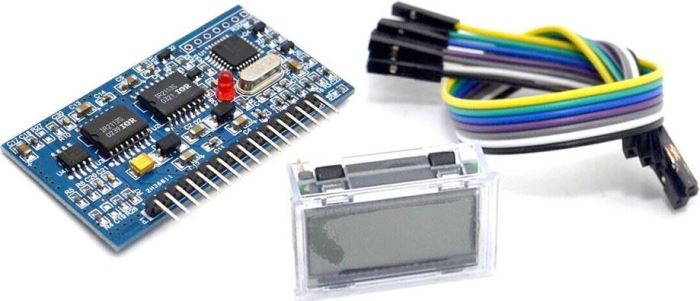

Generátor čisté sinusovky 50/60Hz EGS002 pro měniče DC-AC s displejem

1. Popis produktu
EG8010 je digitální a plně funkční čistý sinusový invertorový generátorový čip s řízením mrtvé zóny, který se používá pro dvoustupňovou architekturu konverze napájení DC-DC-AC nebojednostupňovou konverzi DC-AC napájecího frekvenčního transformátoru. struktura, externí 12MHz krystalový oscilátor, může realizovat čistý sinusový 50Hz nebo 60Hz invertorový dedikovaný čip s vysokoupřesností, nízkým zkreslením a harmonickými. Čip využívá technologii CMOS a integruje funkce, jako je sinusový generátor SPWM, řídicí obvod mrtvého času, multiplikátor amplitudového faktoru, obvod měkkého startu, ochranný obvod, sériové komunikační rozhraní RS232 a modul sériového ovladače LCD 12832.

2. Vlastnosti produktu
* 5V jediné napájení
* Nastavení kolíků 4 druhy čisté sinusové výstupní frekvence: 50Hz čistá sinusová vlna pevná frekvence 60Hz čistá sinusová vlna pevná frekvence 0-100Hz čistá sinusová vlna nastavitelná 0-400Hz čistá sinusová vlna nastavitelná
* Unipolární a bipolární modulace
* Samostatné ovládání mrtvé zóny, nastavení pinů 4 druhy času mrtvé zóny: 300 nS čas mrtvé zóny 500 nS čas mrtvé zóny 1,0 uS čas mrtvé zóny 1,5 uS čas mrtvé zóny * Externí 12MHz krystalový oscilátor * PWM nosná frekvence
23,4
KHz
* Zpracování zpětné vazby napětí, proudu a teploty v reálném čase
* Funkce ochrany proti přepětí, podpětí, nadproud, přehřátí
* Doba odezvy režimu měkkého startu nastavení pinů je 1 s
* Sériová komunikace pro nastavení výstupního napětí, frekvence a dalších parametrů
* Externí sériový port 128*32 LCD modul zobrazuje napětí, frekvenci, teplotu, proud a další informace měniče

3. Oblasti použití
* Jednofázový čistě sinusový měnič
* Fotovoltaický měnič
* Měnič větrné energie
* Nepřerušitelný zdroj napájení Systém UPS
* Systém digitálního generátoru
* Napájení IF
* Jednofázový regulátor otáček motoru
* Jednofázový měnič
* Sinusový stmívač
* Sinusový regulátor
* Sinusový generátor
