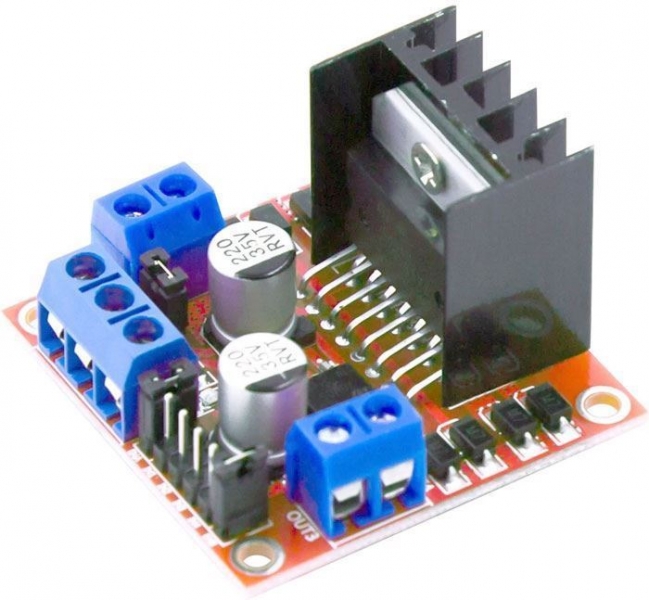

M4514 Driver, řadič pro krokový motor, modul s L298N
H-můstek pro krokové 4-fázové motorky s napájením 5V
Zobrazit více
0% (0 hodnocení)
109,0 Kč
ks
vložit do košíku
dodací lhůta 7 pracovních dnů
| katalogové číslo: | M514 |
| záruka: | 24 měsíců |
| cena bez DPH: | 90,08 Kč |
| cena vč. DPH: | 109,0 Kč |
popis
parametry
soubory a odkazy
diskuze
H-můstek pro krokové 4-fázové motorky s napájením 5V.
Specifikace:
Typ: Double H bridge driver L298N
Logické napětí: 5V
Napětí pro motor(y): 5V-35V
Proud logiky: do 36mA
Proud na kanál:2A(MAX)
Max. výkon: 25W
Rozměry: 43×43×27 mm
Zapojení:
IN1, IN2 – řízení motoru 1
IN3, IN4 – řízení motoru 2
ENABLE A – aktivace motor 1 (není-li využito nechat propojku na DPS)
ENABLE B- aktivace pro motor 2 (není-li využito nechat propojku na DPS)
OUT1, OUT2 – zapojení motor 1
OUT3, OUT4 – zapojení motor 2
+12V – silové napájení obou motorů
+5 V – napájení logiky modulu
GND -zem
Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
