Přesný měřící zesilovač AC-DC s nízkým offsetem a regulovatelným zesílením
**Specifikace:**
Napájecí napětí: 3-11VDC
Zesílení: 1,5-1000x, regulovatelné, nastavitelná nula
Rozsah vstupního napětí signálu: 100µV-300mV
Rozsah výstupního signálu: ±Vin - 2V
Záporný výstup napětí: Větší než -Vin. Pro výstupní odpor záporného napěťového čipu je skutečný výstup větší než -Vin, čím větší je výkon zátěže, tím větší je záporný pokles napětí.
Offset: 50µV
Vstupní zkreslený proud: max.1,0nA
Posun ofsetového napětí: 0,6µV /
Rozměr: 32x22mm

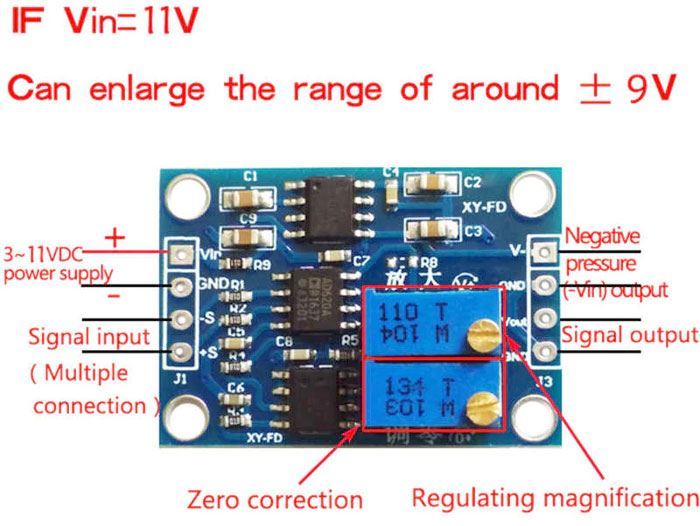

**Zapojení:**
Vin - vstupní napětí (od 3V do 12V)
GND - ground - mínusový pól
S- a S + - vstupní signál
V- - nastavitelné záporné výstupní napětí
GND - ground - mínusový pól
Vout - nastavitelné výstupní napětí
GND - ground -mínusový pól
Potenciometr 110 T - úprava napětí
Potenciometr 134 T - kontrola nulového bodu
**Specifikace:**
Napájecí napětí: 3-11VDC
Zesílení: 1,5-1000x, regulovatelné, nastavitelná nula
Rozsah vstupního napětí signálu: 100µV-300mV
Rozsah výstupního signálu: ±Vin - 2V
Záporný výstup napětí: Větší než -Vin. Pro výstupní odpor záporného napěťového čipu je skutečný výstup větší než -Vin, čím větší je výkon zátěže, tím větší je záporný pokles napětí.
Offset: 50µV
Vstupní zkreslený proud: max.1,0nA
Posun ofsetového napětí: 0,6µV /
Rozměr: 32x22mm
**Zapojení:**
Vin - vstupní napětí (od 3V do 12V)
GND - ground - mínusový pól
S- a S + - vstupní signál
V- - nastavitelné záporné výstupní napětí
GND - ground - mínusový pól
Vout - nastavitelné výstupní napětí
GND - ground -mínusový pól
Potenciometr 110 T - úprava napětí
Potenciometr 134 T - kontrola nulového bodu
