Modul relé 2x napájení 12V, s komunikačním rozhraním TTL/RS485
Modul relé 2x napájení 12V, s komunikačním rozhraním TTL/RS485
Modul relé 2x napájení 12V, s komunikačním rozhraním TTL/RS485
Zobrazit více
0% (0 hodnocení)
120,0 Kč
ks
vložit do košíku
Skladem u dodavatele, k odeslání do 3 pracovních dnů
| katalogové číslo: | M457G |
| EAN: | 8596425131679 |
| záruka: | 24 měsíců |
| cena bez DPH: | 99,17 Kč |
| cena vč. DPH: | 120,0 Kč |
popis
parametry
soubory a odkazy
diskuze

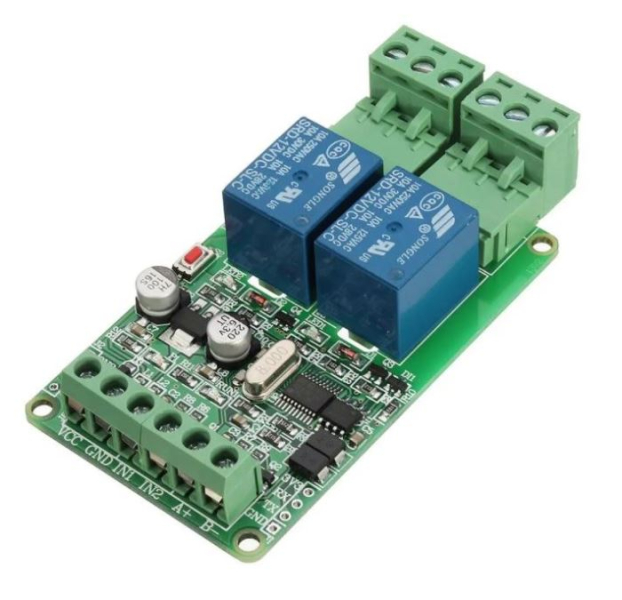

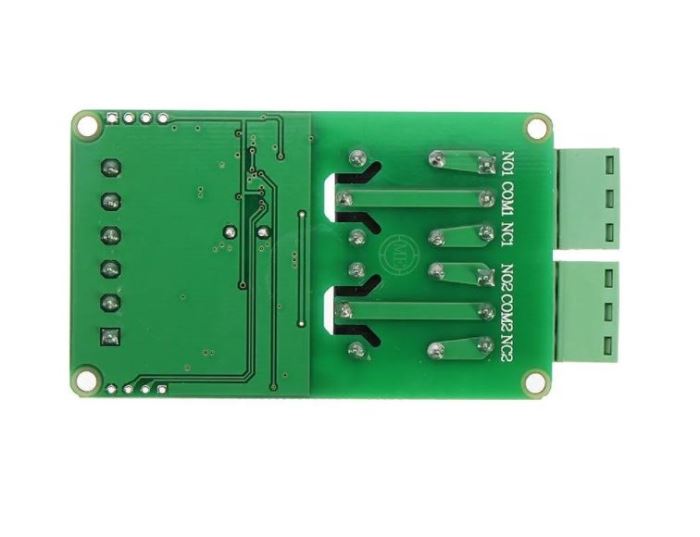

2 kanálový Modbus relé modul vybavený 8bitovým MCU a komunikačním čipem RS485
Komunikace pomocí protokolu MODBUS RTU RS485.
Může realizovat detekci 2bitového vstupního signálu a 2bitový reléový výstup.
Může být použit pro digitální detekci nebo řízení spotřeby.
**Parametry:**
1. Dual Modbus Relay Module
2. Pracovní napětí: 7 V ~ 24 V DC
3. Přenosová rychlost: 4800/9600/19600 b / s (výchozí 9600 b / s)
4. Vstupní signál optočlenu: DC 3,3 V ~ 30 V
5. Nastavení adresy: 1 ~ 255
6. Relay control mode: ON / OFF, Delay_ON, Delay_OFF mode
7. Doba zpoždění: 0 ~ 6553,5 s
8. Zátěž: AC 250V 10A nebo DC 28V 10A
9. Protokol: Modbus RTU
10. Rozhraní: RS485 / TTL UART
11. Počet kanálů: 2 kanály
12. Velikost modulu: 85 x 49 x 19 mm
**Nastavení rychlosti komunikace:**
Set the baud rate to 4800
Send: FF 10 03 E9 00 01 02 00 02 4A 0C.
Return: FF 10 03 E9 00 01 C5 A7
Remarks: The 9th byte of the sending frame is the baud rate setting value, 0x02, 0x03, x04 represent 4800, 9600, 19200
Set the baud rate to 9600
Send: FF 10 03 E9 00 01 02 00 03 8B CC
Returns: FF 10 03 E9 00 01 C5 A7
Set the baud rate to 19200
Send: FF 10 03 E9 00 01 02 00 04 CA 0E
Returns: FF 10 03 E9 00 01 C5 A7
Read the baud rate
Send: FF 03 03 E8 00 01 11 A4
Returns: FF 03 02 00 04 90 53
Remarks: The 5th byte of the return frame represents the baud rate read, 0x02, 0x03,and x04 represent 4800, 9600, 19200 respectively
Komunikace pomocí protokolu MODBUS RTU RS485.
Může realizovat detekci 2bitového vstupního signálu a 2bitový reléový výstup.
Může být použit pro digitální detekci nebo řízení spotřeby.
**Parametry:**
1. Dual Modbus Relay Module
2. Pracovní napětí: 7 V ~ 24 V DC
3. Přenosová rychlost: 4800/9600/19600 b / s (výchozí 9600 b / s)
4. Vstupní signál optočlenu: DC 3,3 V ~ 30 V
5. Nastavení adresy: 1 ~ 255
6. Relay control mode: ON / OFF, Delay_ON, Delay_OFF mode
7. Doba zpoždění: 0 ~ 6553,5 s
8. Zátěž: AC 250V 10A nebo DC 28V 10A
9. Protokol: Modbus RTU
10. Rozhraní: RS485 / TTL UART
11. Počet kanálů: 2 kanály
12. Velikost modulu: 85 x 49 x 19 mm
**Nastavení rychlosti komunikace:**
Set the baud rate to 4800
Send: FF 10 03 E9 00 01 02 00 02 4A 0C.
Return: FF 10 03 E9 00 01 C5 A7
Remarks: The 9th byte of the sending frame is the baud rate setting value, 0x02, 0x03, x04 represent 4800, 9600, 19200
Set the baud rate to 9600
Send: FF 10 03 E9 00 01 02 00 03 8B CC
Returns: FF 10 03 E9 00 01 C5 A7
Set the baud rate to 19200
Send: FF 10 03 E9 00 01 02 00 04 CA 0E
Returns: FF 10 03 E9 00 01 C5 A7
Read the baud rate
Send: FF 03 03 E8 00 01 11 A4
Returns: FF 03 02 00 04 90 53
Remarks: The 5th byte of the return frame represents the baud rate read, 0x02, 0x03,and x04 represent 4800, 9600, 19200 respectively
