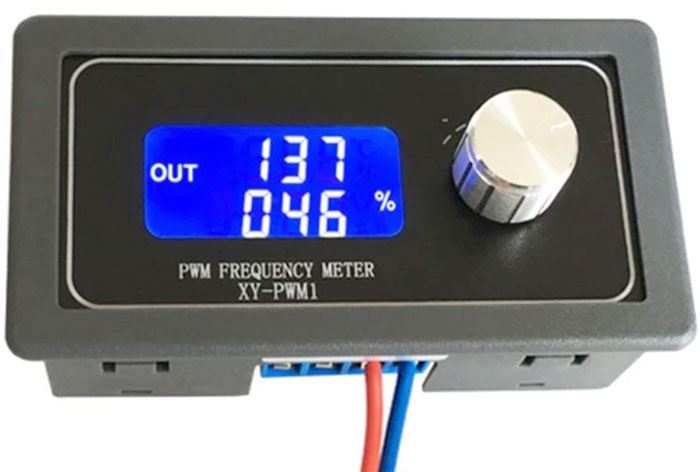

PWM generátor XY-PWM1, 1Hz-150kHz s LCD displejem v krabičce
PWM generátor XY-PWM1, 1Hz-150kHz s LCD displejem v krabičce
PWM generátor XY-PWM1, 1Hz-150kHz s LCD displejem v krabičce
Zobrazit více
0% (0 hodnocení)
225,0 Kč
ks
vložit do košíku
Skladem u dodavatele, k odeslání do 3 pracovních dnů
| katalogové číslo: | M471C |
| EAN: | 8596425165568 |
| záruka: | 24 měsíců |
| cena bez DPH: | 185,95 Kč |
| cena vč. DPH: | 225,0 Kč |
popis
parametry
soubory a odkazy
diskuze

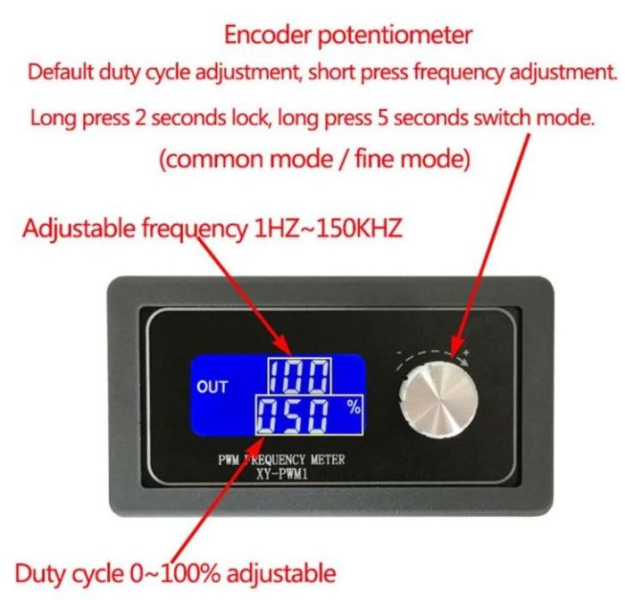

Generátor obdélníkového signálu 1Hz-150kHz s možností změny střídy v rozsahu 0-100%
**Specifikace:**

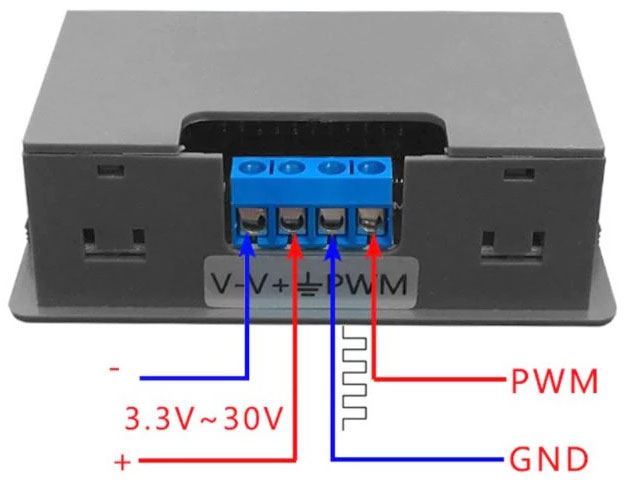

Napájecí napětí 3,3-30V
Frekvence 1Hz-150kHz - 4 rozsahy:
1Hz-999Hz, krok nastavení 1Hz (na displeji je údaj XXX)
1,0kHz-9,99kHz, krok nastavení 0,01kHz (na displeji je údaj X.XX)
10,0kHz-99,9kHz, krok nastavení 0,1kHz (na displeji je údaj XX.X)
1,0kHz-150kHz, krok nastavení 1kHz (na displeji je údaj X.X.X)
Střída (PWM): 0-100%
Amplituda signálu je rovna napájecímu napětí
Výstupní proud modulu: max.30mA
možnost sériové komunikace v úrovních TTL
uložení nastavených parametrů i po vypnutí napájecího napětí
Rozměry: 79×43mm
Hloubka: 26,5mm
Hloubka včetně knoflíku: 37mm
Otvor pro zástavbu do panelu: 76×39mm
UART Serial Command:
Baud rate:9600 bps Data length:8
Stop bits:1
Check digit:none
Flow control:none
1.set the frequency of the PWM
“F101”: Set frequency of 101 HZ (001~999)
“F1.05”: Set frequency of 1.05 KHZ(1.00~9.99)
“F10.5”: Set frequency of 10.5KHZ(10.0~99.9)
“F1.0.5”:Set frequency of 105KHZ(1.0.0~1.5.0)
2.set the duty ratio of PWM
”DX:YYY”: Set PWM duty ratio x: (1~3) PWM serial number,YYY: (000~100) duty ratio;
For example d1:050,set 1th PWM duty ratio to 50%
3.Read Setup parameters
Send a ”read” string to read the parameters of the setting.
Message format:F156,D1:052,D2:059,D3:058,
Set successful return:DOWN
Set failed to return:FALL
**Specifikace:**
Napájecí napětí 3,3-30V
Frekvence 1Hz-150kHz - 4 rozsahy:
1Hz-999Hz, krok nastavení 1Hz (na displeji je údaj XXX)
1,0kHz-9,99kHz, krok nastavení 0,01kHz (na displeji je údaj X.XX)
10,0kHz-99,9kHz, krok nastavení 0,1kHz (na displeji je údaj XX.X)
1,0kHz-150kHz, krok nastavení 1kHz (na displeji je údaj X.X.X)
Střída (PWM): 0-100%
Amplituda signálu je rovna napájecímu napětí
Výstupní proud modulu: max.30mA
možnost sériové komunikace v úrovních TTL
uložení nastavených parametrů i po vypnutí napájecího napětí
Rozměry: 79×43mm
Hloubka: 26,5mm
Hloubka včetně knoflíku: 37mm
Otvor pro zástavbu do panelu: 76×39mm
UART Serial Command:
Baud rate:9600 bps Data length:8
Stop bits:1
Check digit:none
Flow control:none
1.set the frequency of the PWM
“F101”: Set frequency of 101 HZ (001~999)
“F1.05”: Set frequency of 1.05 KHZ(1.00~9.99)
“F10.5”: Set frequency of 10.5KHZ(10.0~99.9)
“F1.0.5”:Set frequency of 105KHZ(1.0.0~1.5.0)
2.set the duty ratio of PWM
”DX:YYY”: Set PWM duty ratio x: (1~3) PWM serial number,YYY: (000~100) duty ratio;
For example d1:050,set 1th PWM duty ratio to 50%
3.Read Setup parameters
Send a ”read” string to read the parameters of the setting.
Message format:F156,D1:052,D2:059,D3:058,
Set successful return:DOWN
Set failed to return:FALL
