F-L-C tester s displejem LCD1602
F-L-C tester s displejem LCD1602
Zobrazit více
0% (0 hodnocení)
290,0 Kč
ks
vložit do košíku
Skladem u dodavatele, k odeslání do 3 pracovních dnů
| katalogové číslo: | W860 |
| EAN: | 8596425094370 |
| záruka: | 24 měsíců |
| cena bez DPH: | 239,67 Kč |
| cena vč. DPH: | 290,0 Kč |
popis
parametry
soubory a odkazy1
diskuze

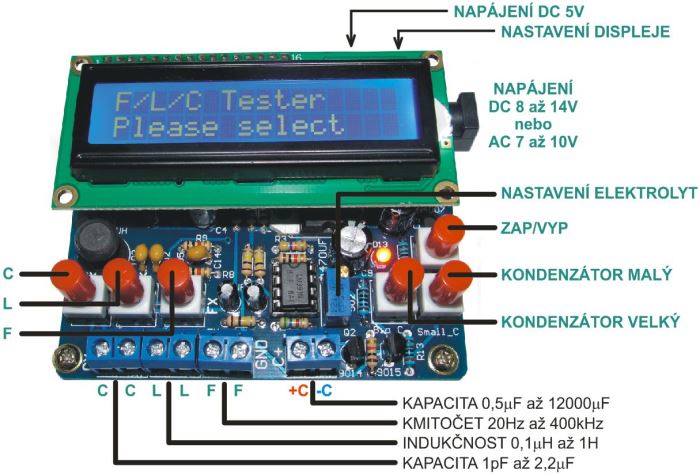

Stavebnice představuje modul umožňující měřit kmitočet, indukčnosti a kapacity.

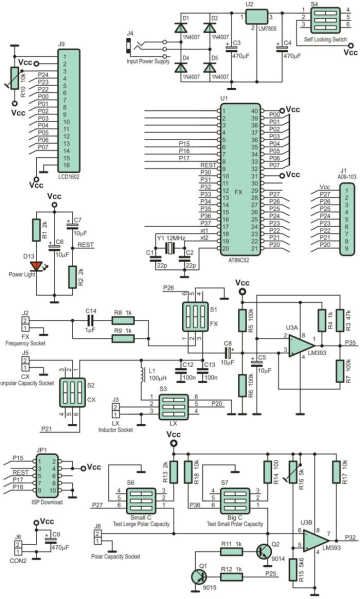

Zapojení je díky použití mikroprocesoru AT89C52 velice jednoduché. Pro měřění elektrolytických kondenzátorů je zapojení doplněno dvojitým komparátorem LM393.
**Specifikace:**
Napájení: DC 5V, DC 8 až 14V / AC 7 až 10V Odběr:30mA
Nepolarizované kondenzátory: 1pF až 2,2 F
Polarizované kondenzátory: 0,5 F až 12000 F
Indukčnost: 0,1 H až 1H
Kmitočet: 20Hz až 400kHz (nízké napětí!)
Rozměry plošného spoje: 83 × 69mm + 81 × 36mm
**Upozornění**
Kondenzátory C3 a C4 (470uF/16V)májí nevhodnou velikost (vysoká výška) Doporučujeme tyto kondenzátory nahradit kondenzátory I576A (100uF/16V) - Vyzkoušeno
Zapojení je díky použití mikroprocesoru AT89C52 velice jednoduché. Pro měřění elektrolytických kondenzátorů je zapojení doplněno dvojitým komparátorem LM393.
**Specifikace:**
Napájení: DC 5V, DC 8 až 14V / AC 7 až 10V Odběr:30mA
Nepolarizované kondenzátory: 1pF až 2,2 F
Polarizované kondenzátory: 0,5 F až 12000 F
Indukčnost: 0,1 H až 1H
Kmitočet: 20Hz až 400kHz (nízké napětí!)
Rozměry plošného spoje: 83 × 69mm + 81 × 36mm
**Upozornění**
Kondenzátory C3 a C4 (470uF/16V)májí nevhodnou velikost (vysoká výška) Doporučujeme tyto kondenzátory nahradit kondenzátory I576A (100uF/16V) - Vyzkoušeno
