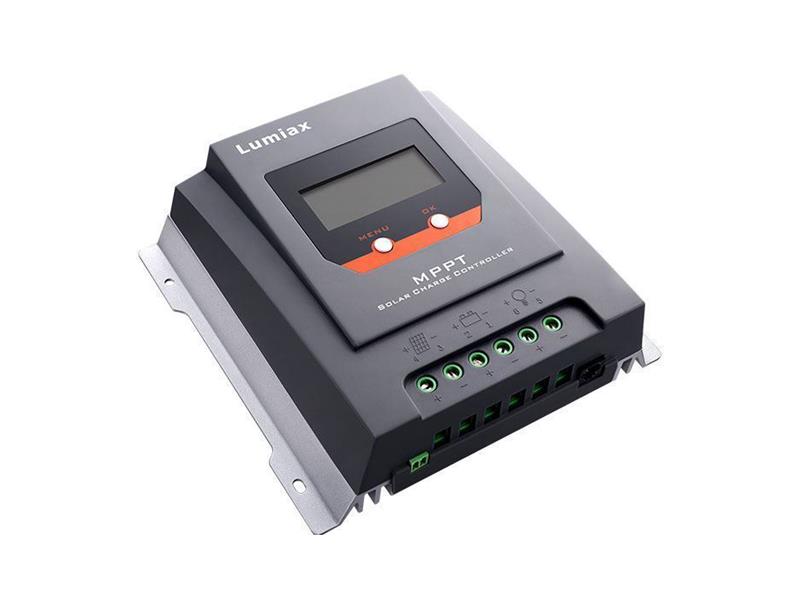

Solární regulátor MPPT Lumiax MT2075, 12-24V/20A

MPPT regulátor 20A pro všechny dostupné druhy baterií se systémovým napětím 12V nebo 24V a pro FV panely o max. výkonu 260W(12V) nebo 520W(24V) s max. vstupním napětím 55V a min.vstupním napětím o 1V vyšším, než nabíjecí napětí baterie. Je tedy vhodný i pro panely se systémovým napětím 12V, které při maximální zátěži generují 16–18V. Tento regulátor pomocí vnitřního měniče upravuje V-A charakteristiku zdroje proudu-solárního panelu tak, aby byla optimální pro nabíjení baterie. Dokáže využít energii ze solárních panelů lépe než regulátor PWM, který reguluje nabíjení pouze pulsním omezenímpřímého propojení solárního panelu a baterie, kdy šířka pulsu je úměrná stavu nabíjené baterie. Jinak řečeno, regulátor MPPT dokáže z vyššího napětí a nižšího proudu zdroje generovat ideální napětí aproud pro nabíjení baterie. Např 18V a 5A přemění na 14,5V/6,2A. Účinnost konverze V-A charakteristiky bývá nad 95%, ztráty jsou tedy minimální a regulátory se zpravidla dají přizpůsobit různým druhůmbaterií tak, aby bylo nabíjení co nejoptimálnější.


Technické parametry.

- systémové napětí 12 V nebo 24 V , použitelné baterie: Pb AGM, Pb AGM GEL, Pb liquid, LiFePO4
- max. výkon FV panelů: 260W (520W-24V) pro maximální využití regulátoru. Při použití výkonnějších panelu nebude plný výkon využitý, avšak funkce regulátoru zůstane zachována bez poškození.
- max. napětí FV panelu: 55V (-20°C), 50V(+25°C)
- min.napětí FV panelu při použití 12 V baterie: 15,6 V – ověřeno vlastním měřením
- max. nabíjecí proud: 20 A
- vlastní spotřeba: <8mA(12V),<12­mA(24V)
- 4 stupňové nabíjení-pouze pro Pb baterie (CC,CV – boost, CV – float, CV-equalize)
- CC = nabíjení plným výkonem FV panelů do nastavené hodnoty konce nabíjení (CV-boost)
- CV-boost = nabíjení po dobu 1–2hod po dosažení svorkového napětí 14–15 V (nastavitelné)
- CV-equalize= nabíjení zvýšeným napětím pro promíchání tekutého elektrolytu-volitelné jen pro olověné baterie s tekutým elektrolytem
- CV-float = nabíjení udržovacím napětím 13,5–13,8V (nastavitelné)
- volba typu baterie: S tekutým dielektrikem, AGM, AGM GEL, LiFePO4
- LCD displej pro nastavení a sledování provozních parametrů
- teplotní kompenzace: –4,17mV/K na buňku při nabíjení boost+equal -3,33mV/K na buňku při nabíjení float (udržovací)
- krytí IP32
- RS485 interface
- provozní teplota: –25°C~55°C
- rozměry: 189 × 182 × 64 mm
- hmotnost: 1 kg
